Projekt Digitalanzeige MGB

Entwurf, Konstruktion und Programmierung einer digitalen Anzeige.

Folgende Funktionen sollte diese Anzeige erfüllen:

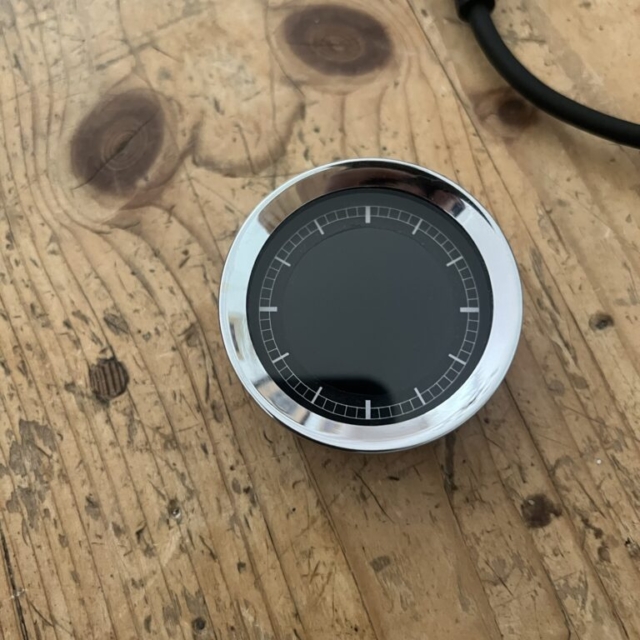

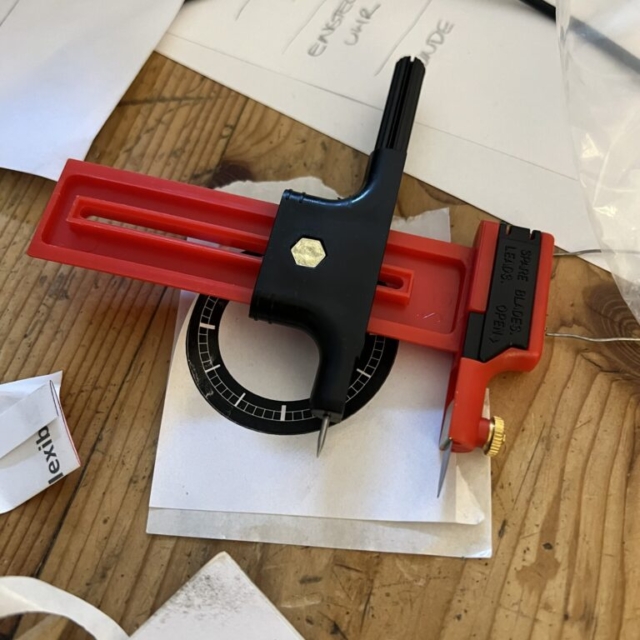

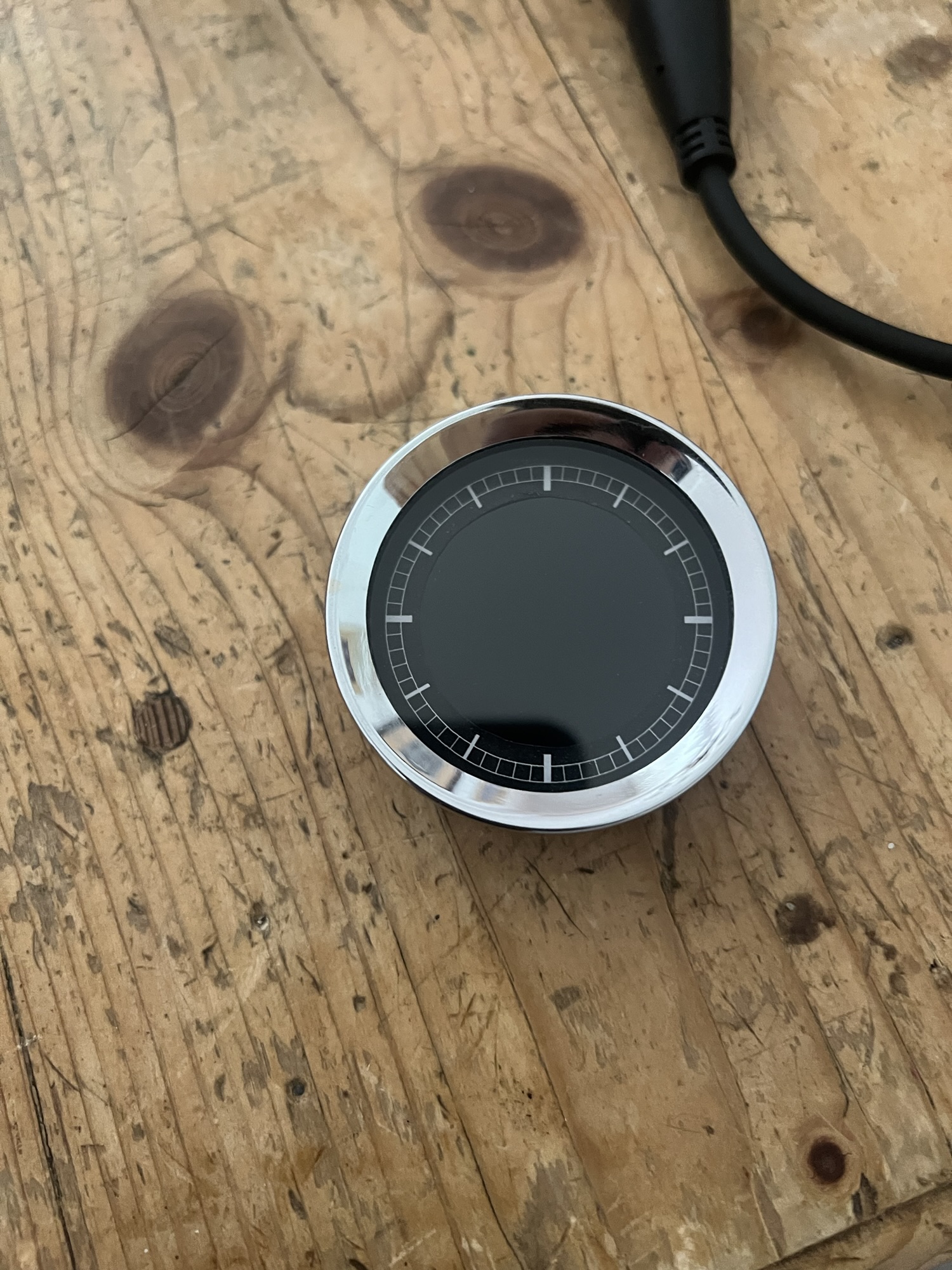

  • Erscheinungsbild wie bei original Smiths Armatur (Größe, Entwurf, Schriftfont, “Ziffernblätter”

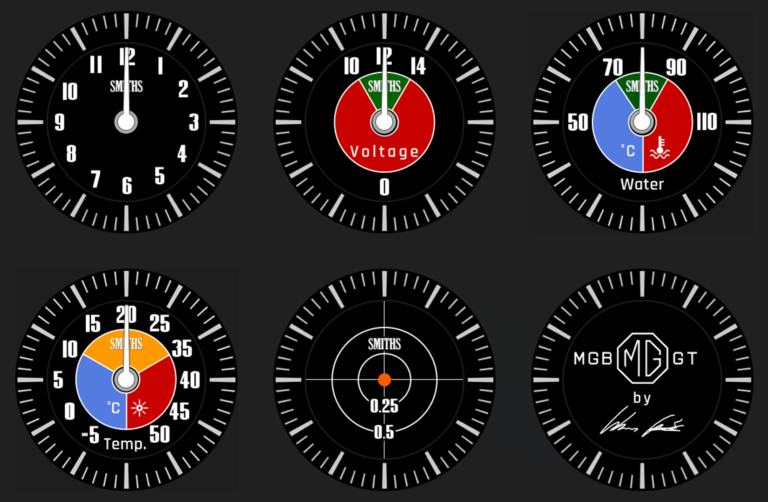

  • Anzeige der Uhrzeit in analoger Form
  • Außentemperatur
  • Kühlwassertemperatur
  • Boardspannung
  • G-Kräfte bei Fahrt
  • Änderung der Anzeige mittels Drehknopf

3D Modell des maßgefertigten Breakout-Boards

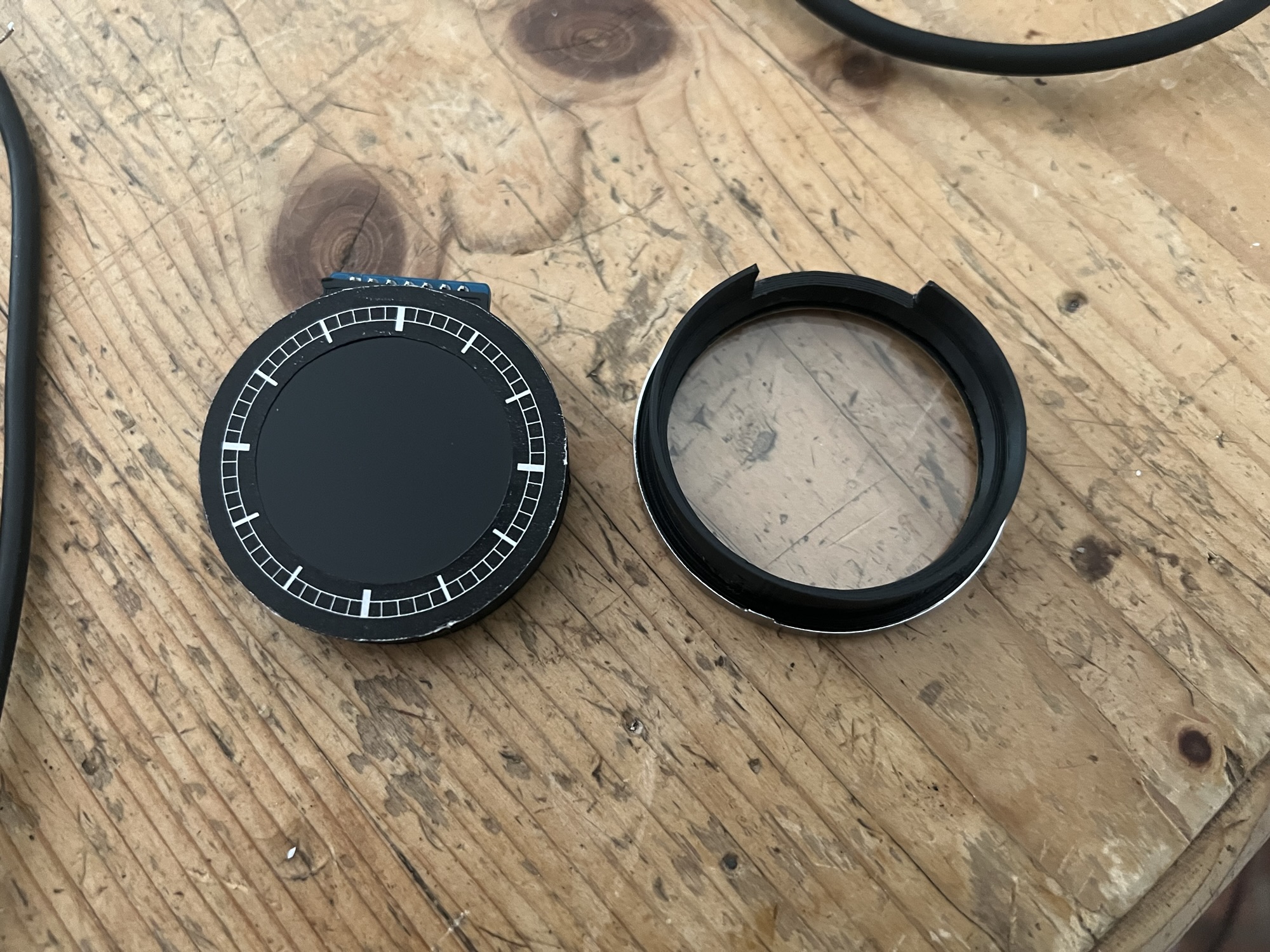

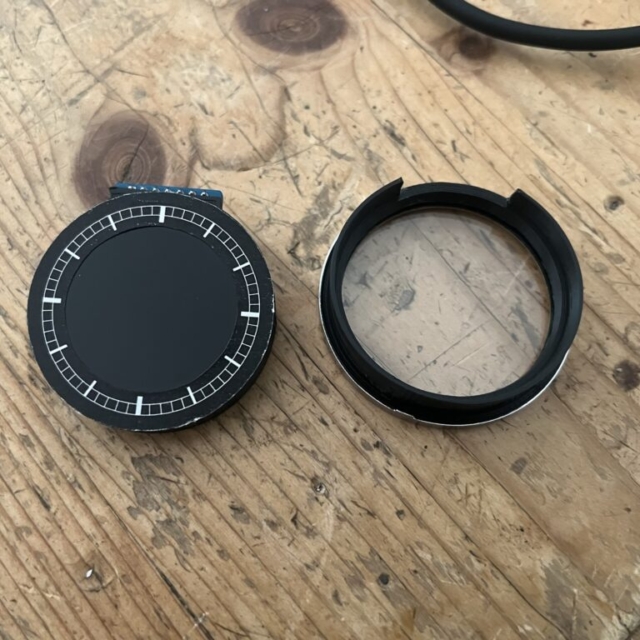

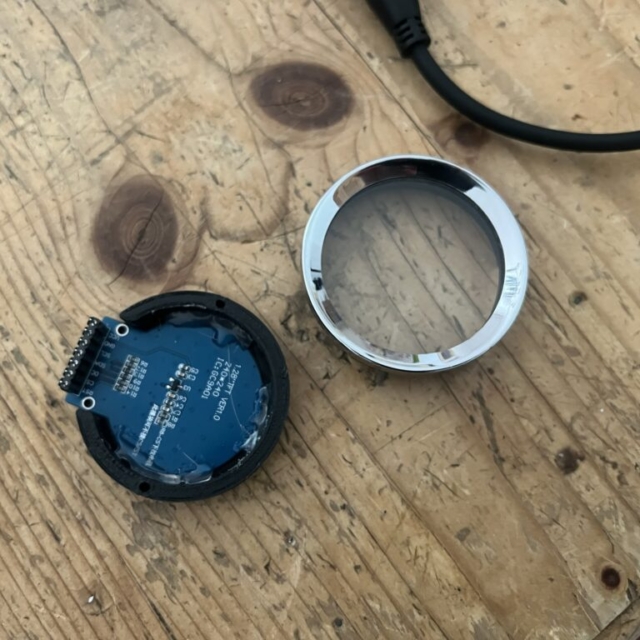

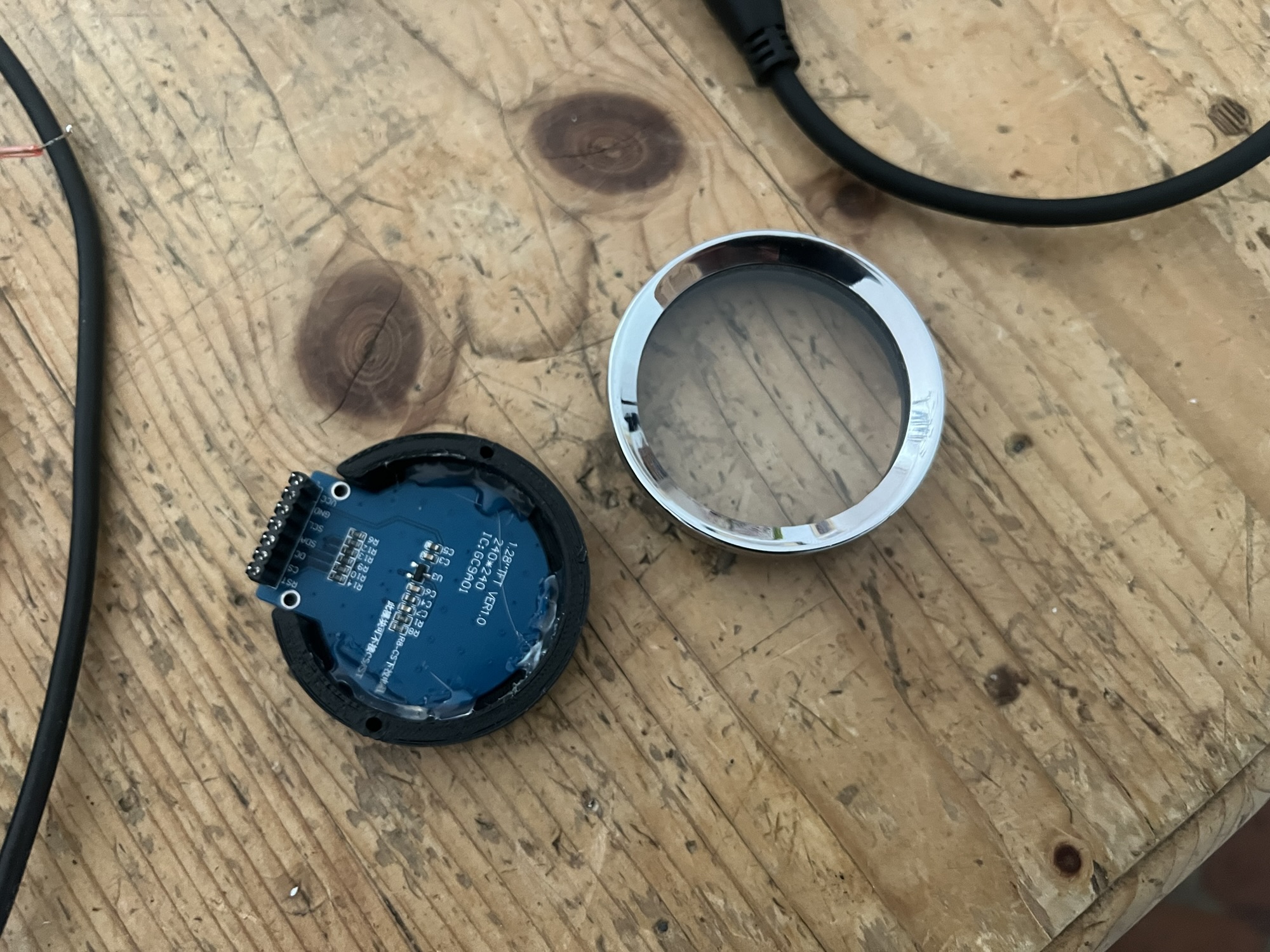

3D Modell des Anzeigen Gehäuses

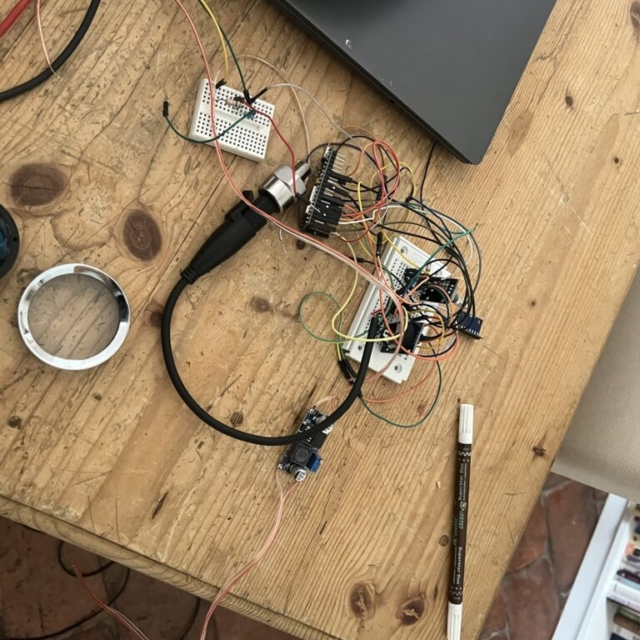

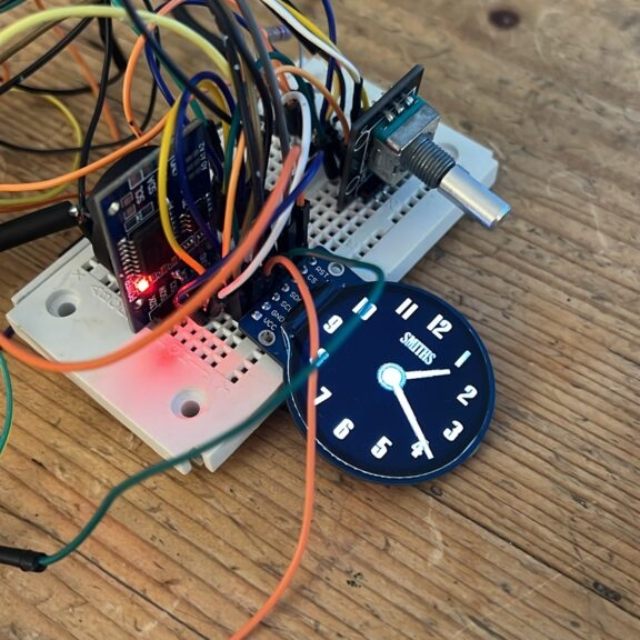

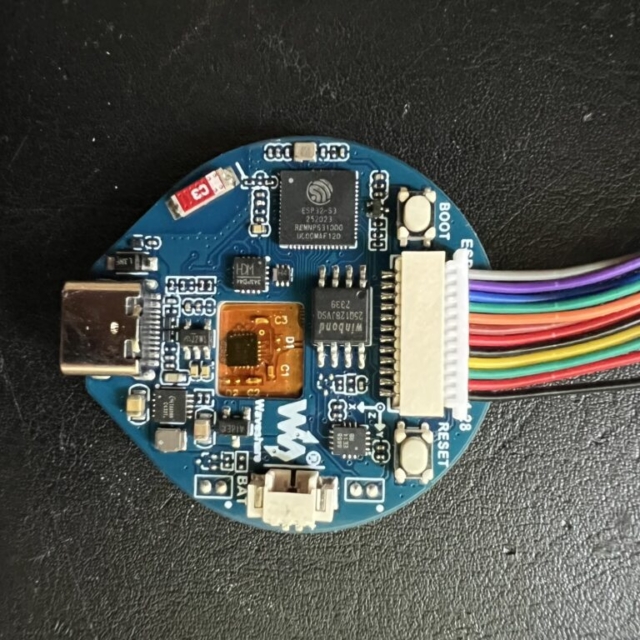

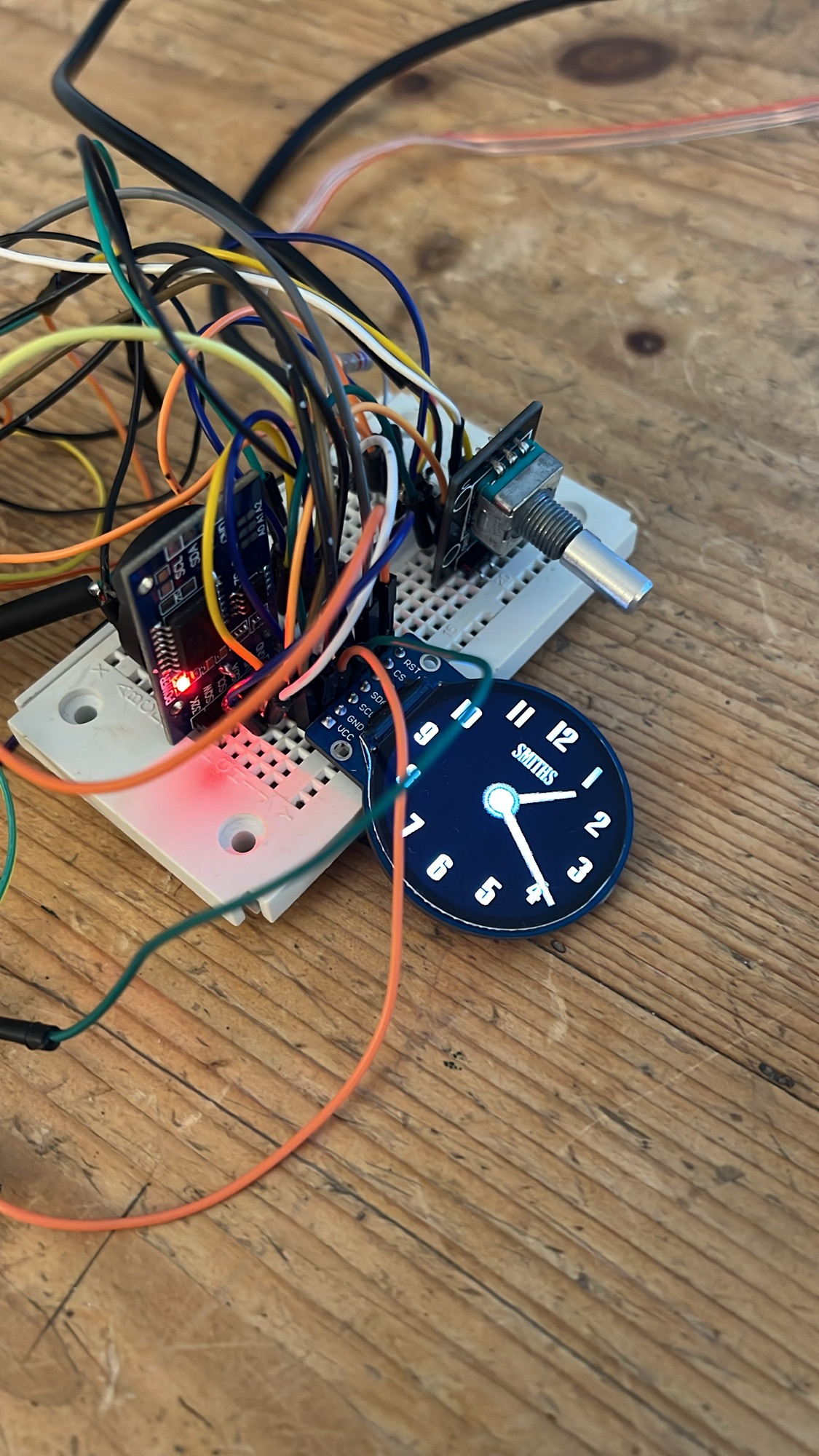

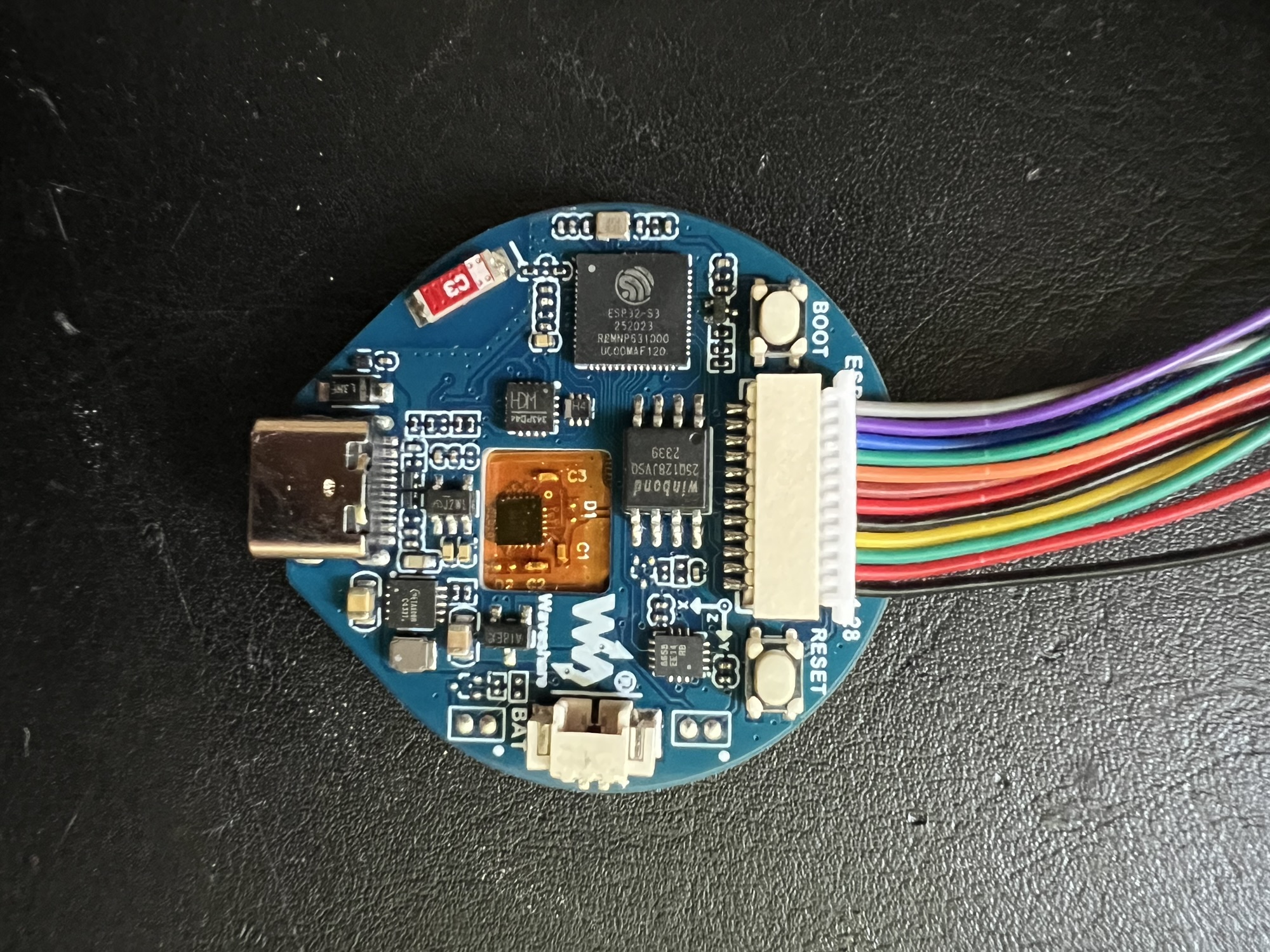

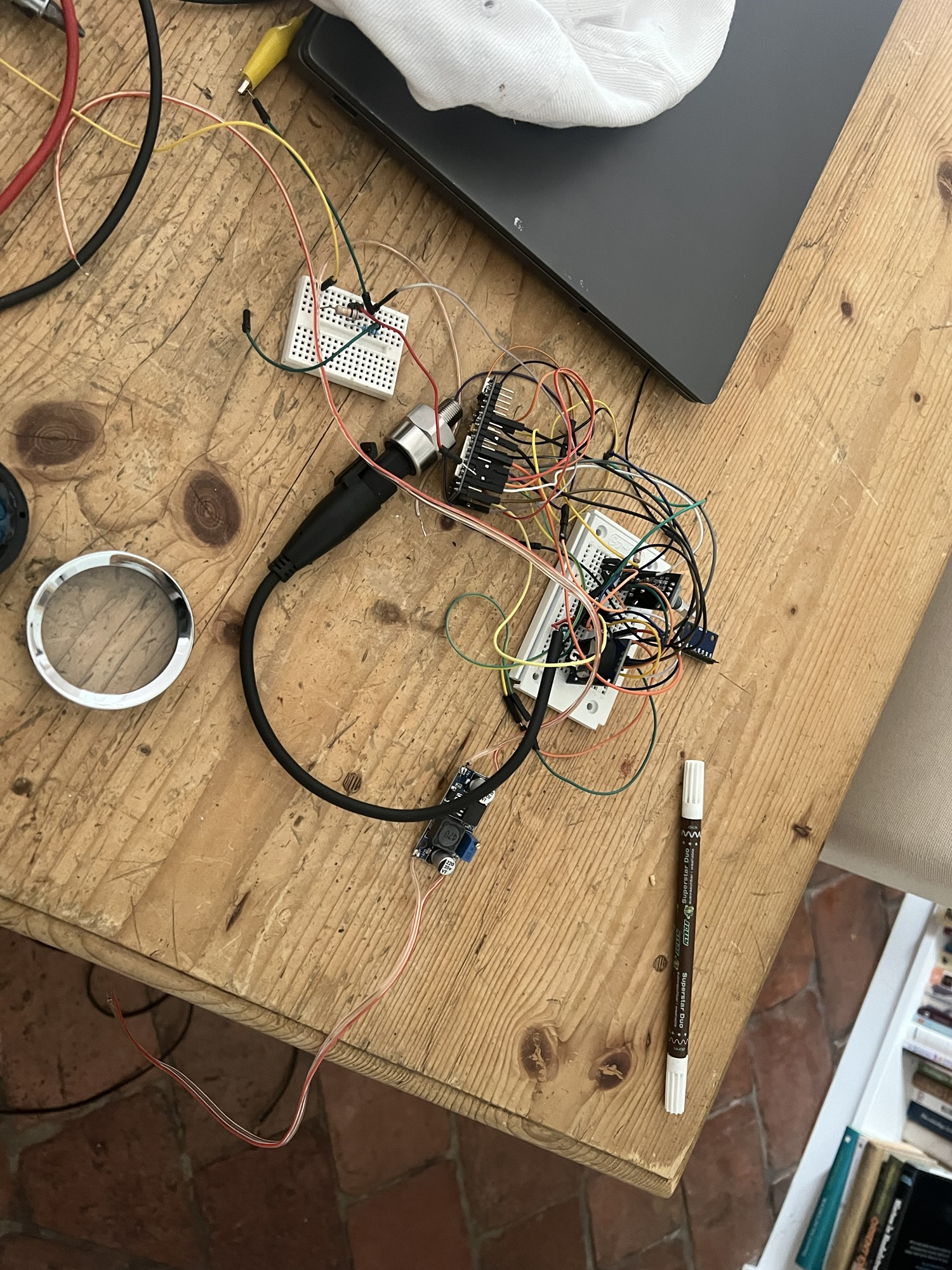

Die Elektronik basiert auf einem ESP32-Dev-Board, das über eine selbst entwickelte Platine mit den Sensoren sowie dem Bordnetz des Fahrzeugs verbunden ist. Zusätzlich sind ein LCD-Display sowie ein Drehknopf zum Wechseln zwischen den verschiedenen Anzeigen angeschlossen.

Zum Einsatz kommen folgende Sensoren und Module:

  • 2 digitale Temperatursensoren, die über ein Bussystem mit dem Mikrocontroller kommunizieren

  • Spannungsteiler aus vier Widerständen zur Messung der Fahrzeugspannung

  • Beschleunigungssensor zur Erfassung der wirkenden G-Kräfte sowie der Fahrzeugneigung

  • RTC-Modul mit Knopfbatterie zur zuverlässigen Zeiterfassung

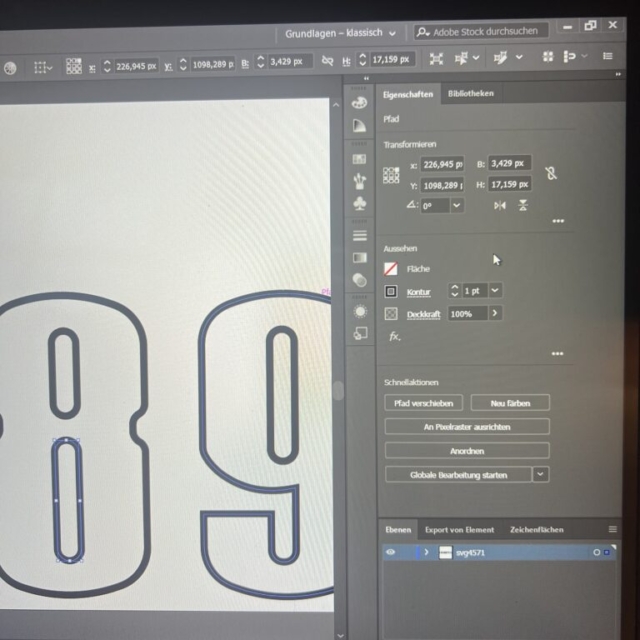

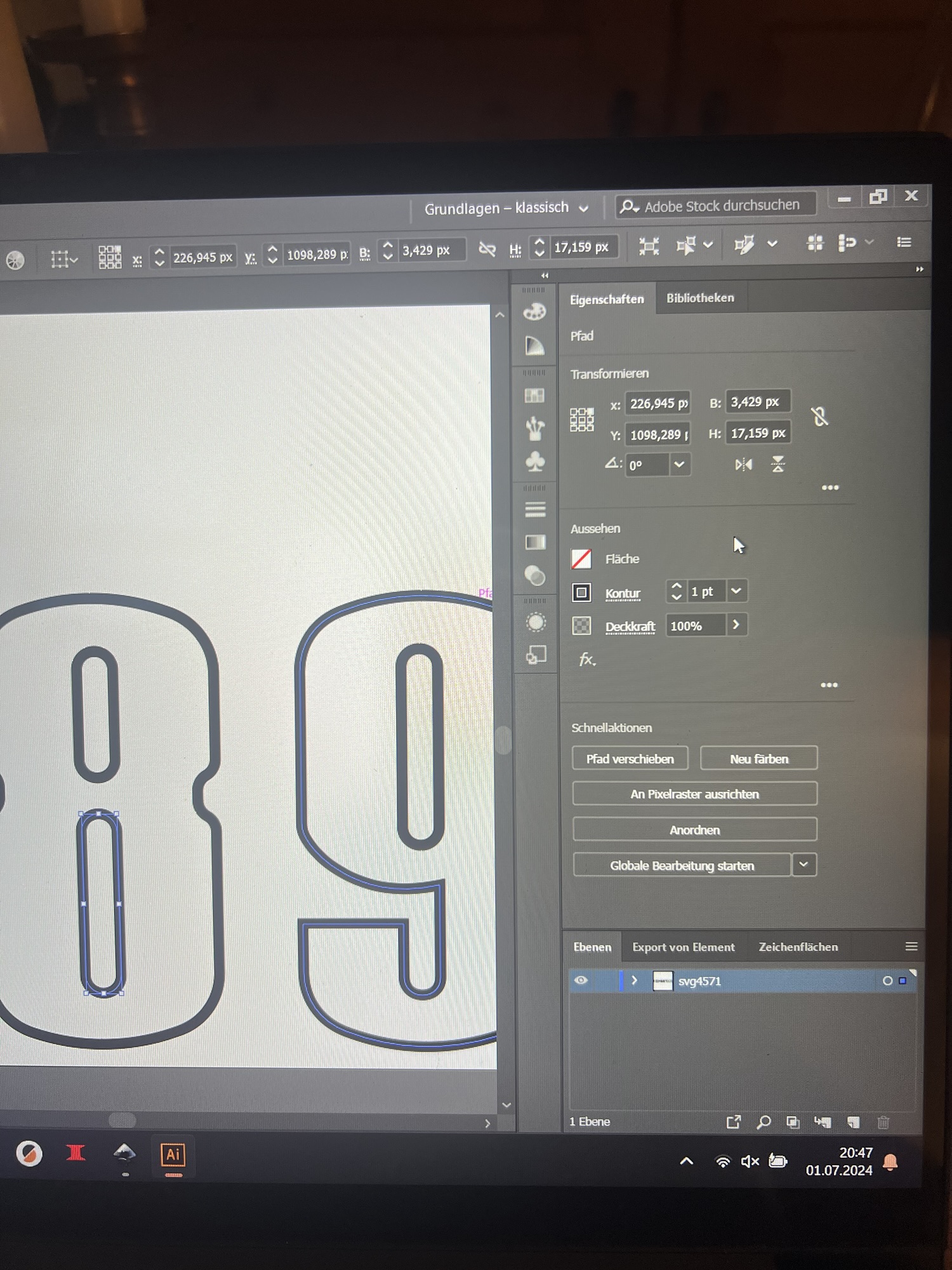

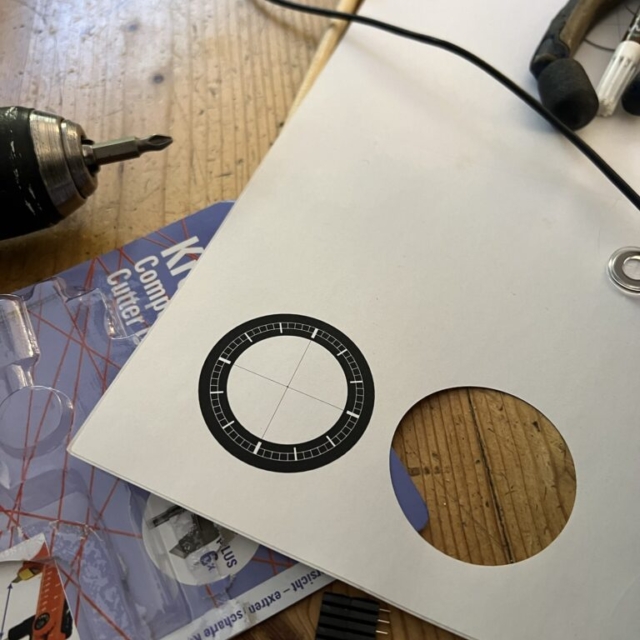

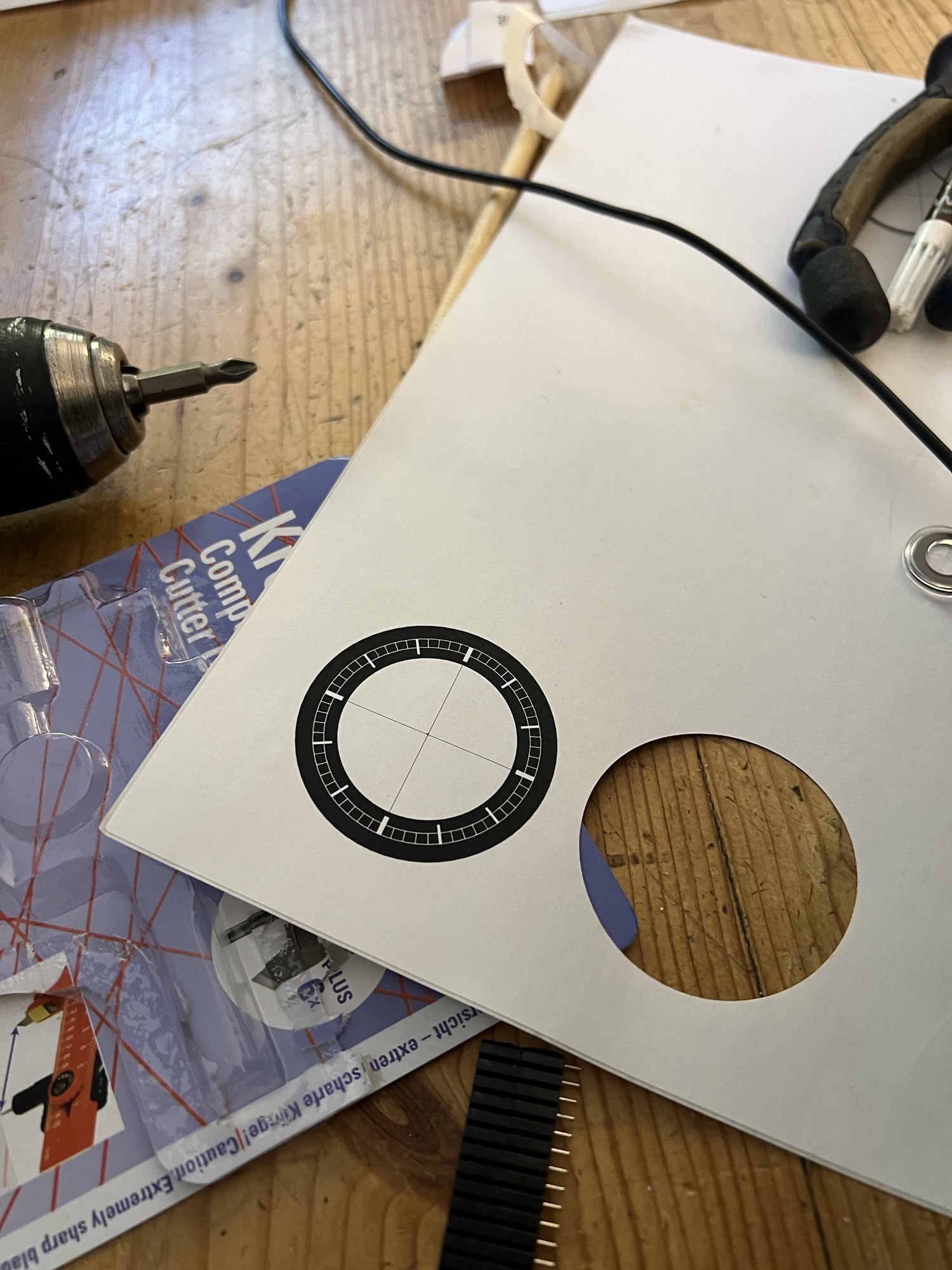

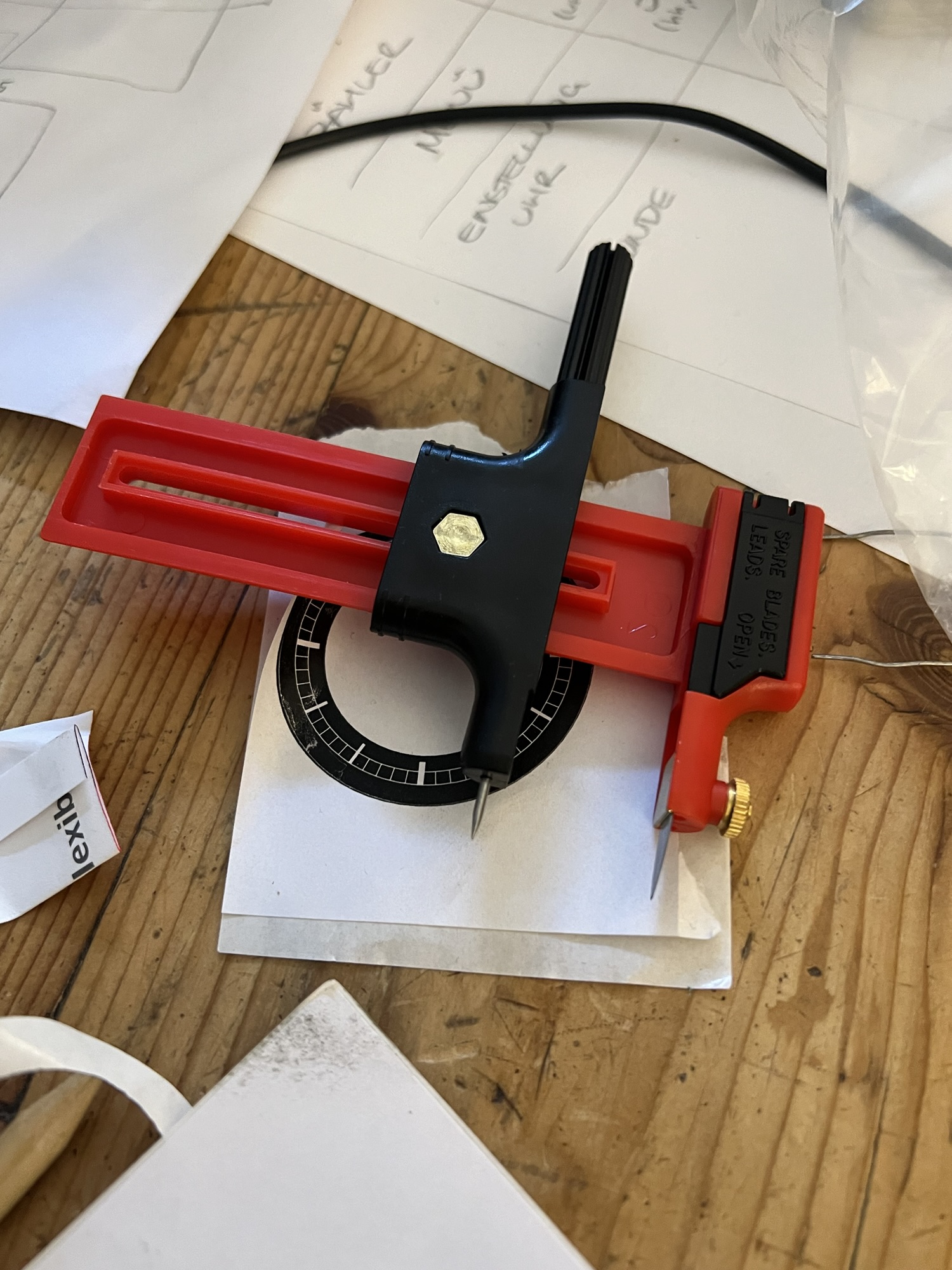

Die eigens gestalteten Grafiken orientieren sich stilistisch am Design klassischer Smiths-Instrumente.
