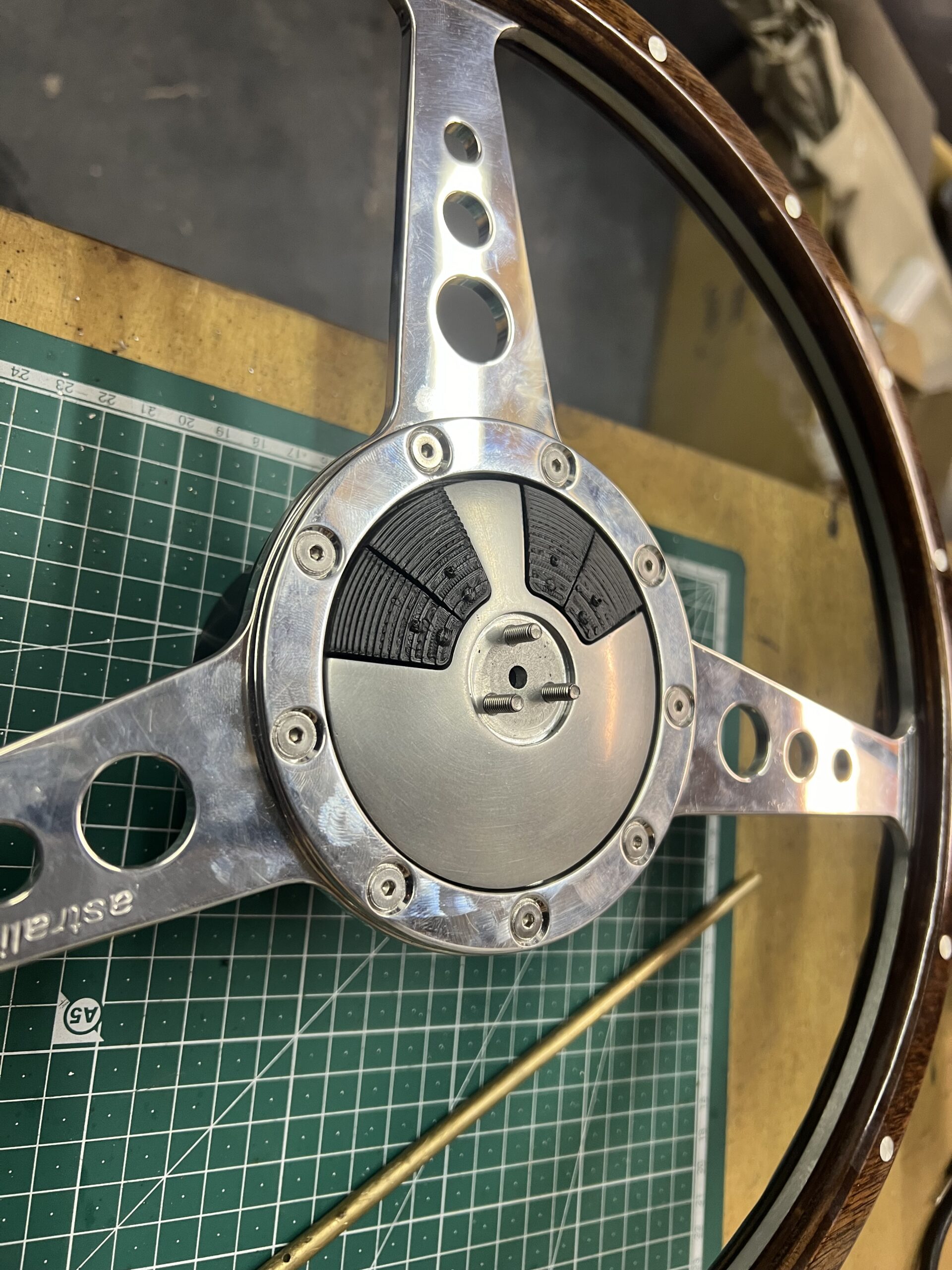

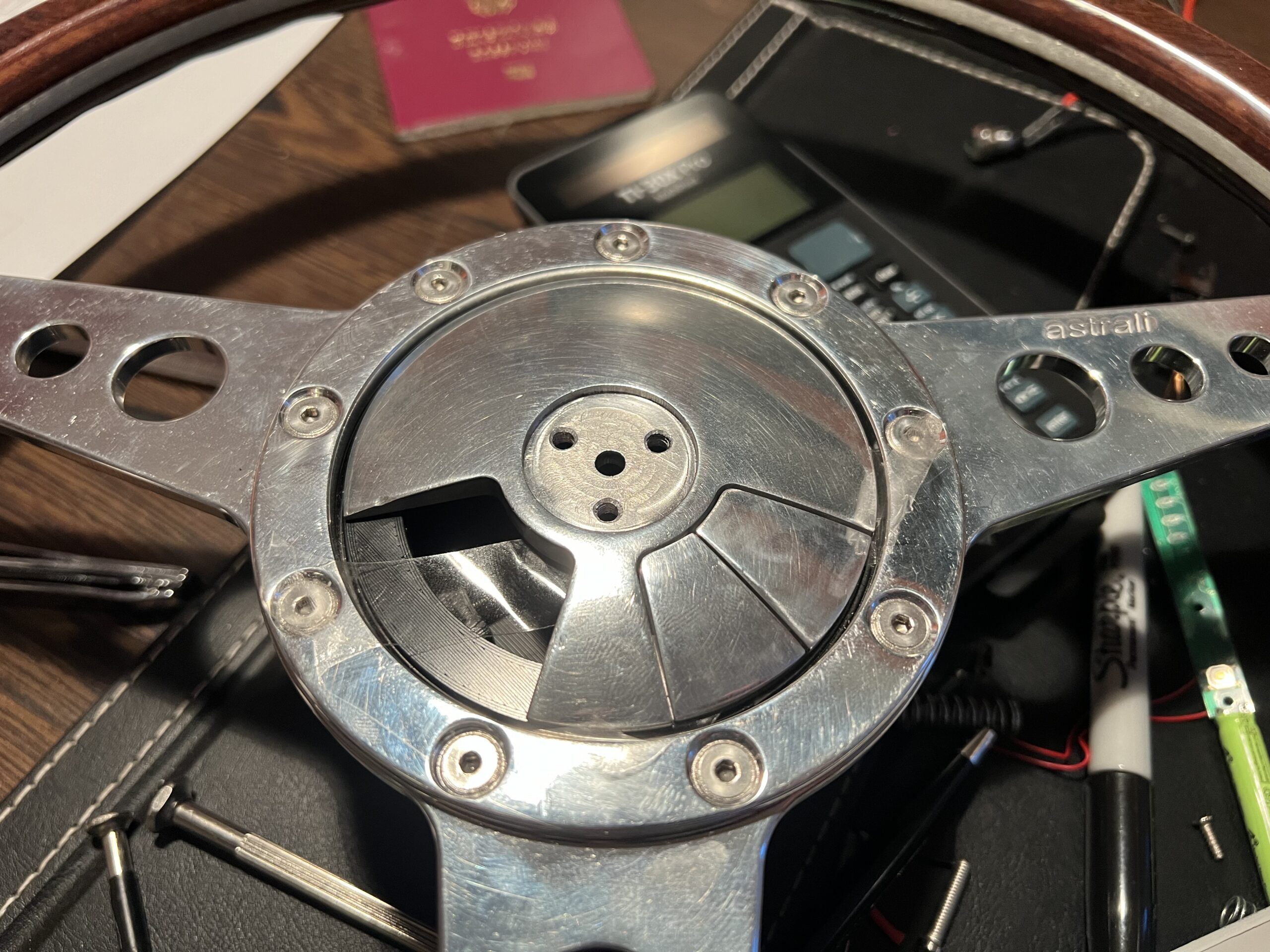

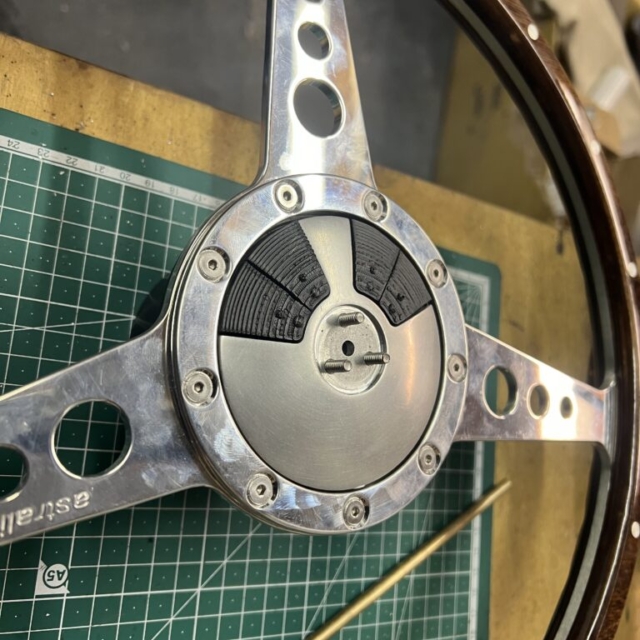

Projekt Hupenknopf mit Radiosteuerung

Entwurf, Entwicklung und Konstrukion eines Hupenknopfs mit integrierter Radiosteuerung

Der Hupenknopf sollte mehrere Funktionen erfüllen:

  • Gestaltung passend zum Gesamtbild des Innenraums
  • Zuverlässige Betätigung der Hupe
  • Steuerung der Radio-Lautstärke, sowie
  • Wechsel zwischen vorherigem und nächsten Titel

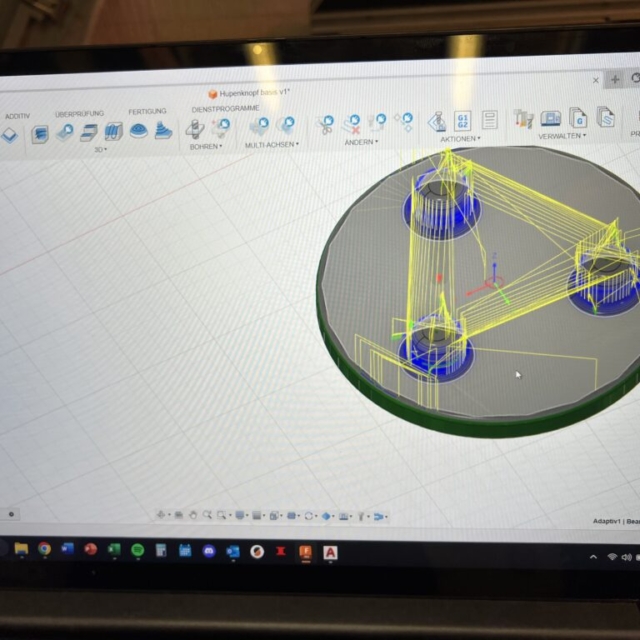

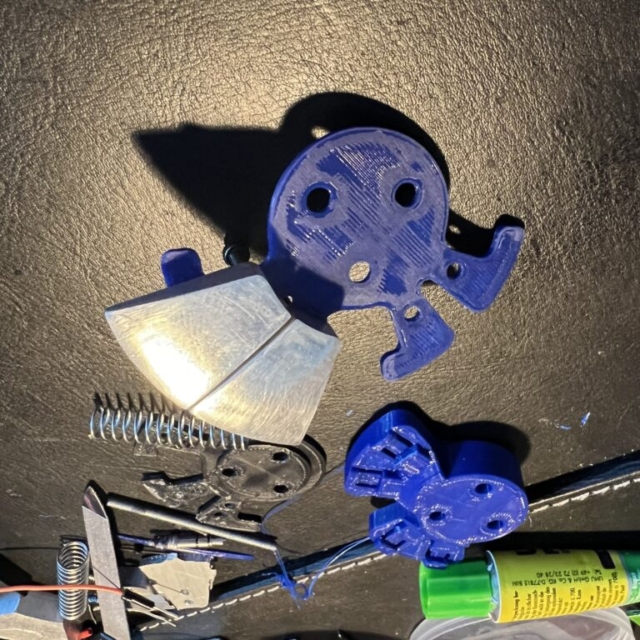

3D Modell des maßgefertigten Hupenknopfs

3D Modell der Lenksäulen-Abdeckung

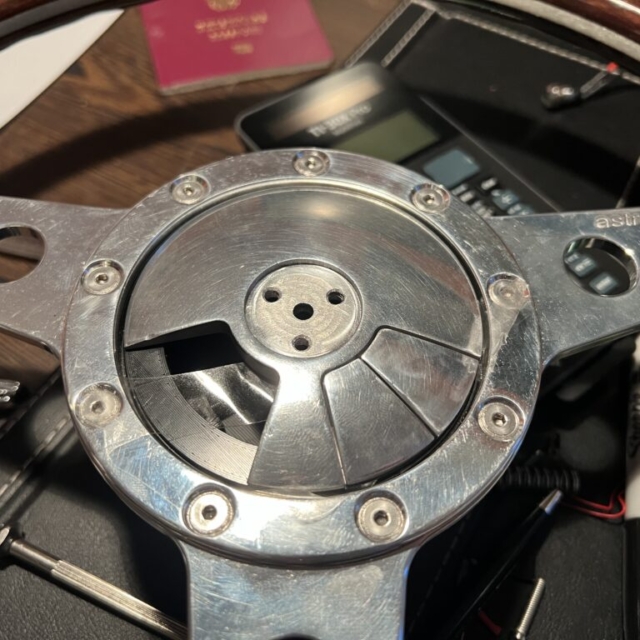

Eine besondere Herausforderung stellte dabei der begrenzte Bauraum in der Lenkradnabe dar. Zudem musste eine elektrische Verbindung zu den Tastern realisiert werden, die sich beim Drehen des Lenkrads mitbewegen kann.

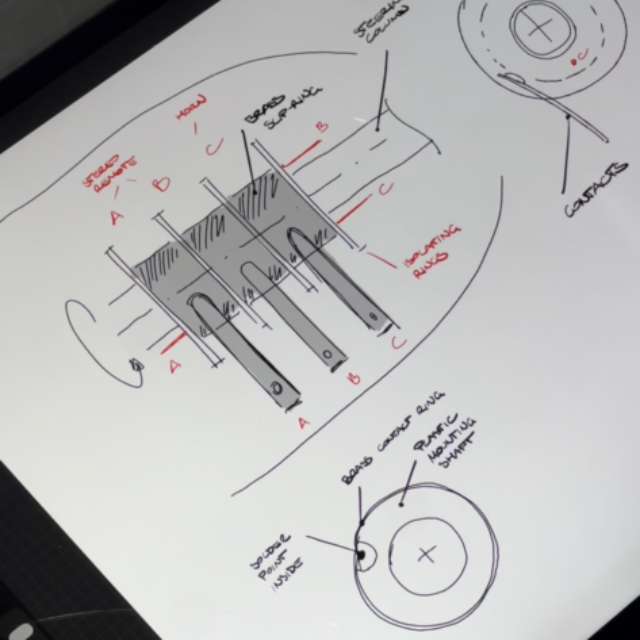

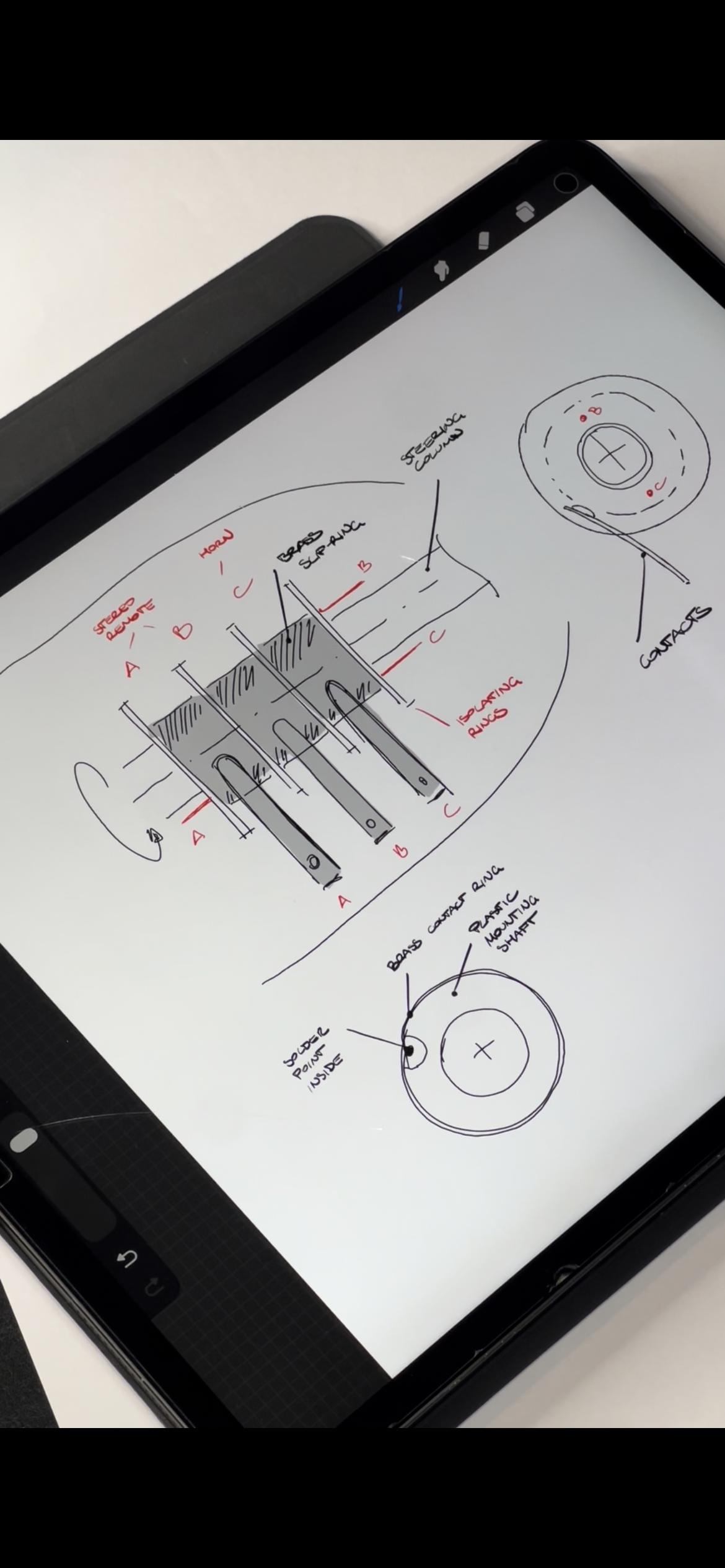

Ein erster Ansatz war eine Wickelfeder zu verwenden. Aufgrund des sehr begrenzten Platzes in der Lenksäule erwies sich diese Lösung jedoch als ungeeignet. Schließlich fiel die Wahl auf eigens angefertigte Schleifringe mit passenden Abnehmern, die eine kompakte und zuverlässige Übertragung der Signale ermöglichen.

Die Modellierung der Lenksäulenabdeckung erfolgte auf Basis eines 3D-Scans des Originalteils, der mittels Photogrammetrie erstellt wurde.
